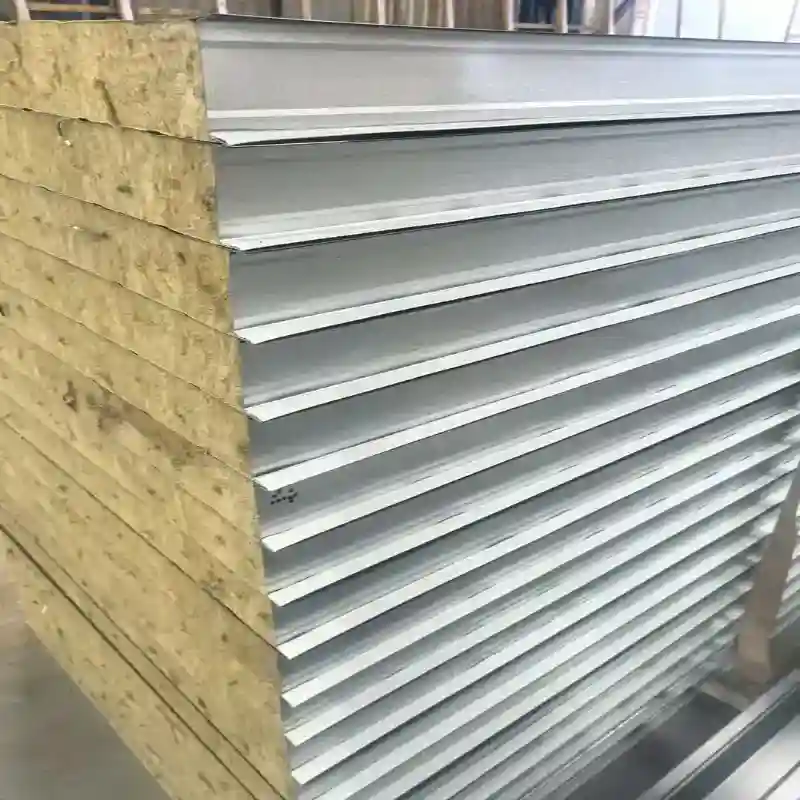

Metal Composite Roof Panel

Nag-aalok ang Shunchen Metal Composite Roof Panel ng pinagsama-samang solusyon sa bubong para sa mga pang-industriyang planta, bodega, cold storage, at komersyal na gusali. Nagtatampok ng tuluy-tuloy na paglalamina ng matibay na mga balat ng metal at mga insulated na core (50–200 mm), inaalis nito ang mga karagdagang on-site na layer habang pina-maximize ang kahusayan sa enerhiya. Sinusuportahan ng 450,000-toneladang kapasidad ng grupo, naghahatid ito ng buong custom na specs at mabilis na paghahatid.

Mga Pangunahing Tampok

Pinagsamang Thermal Insulation

Ang insulated core ay nakapaloob sa pagitan ng mga metal sheet, na lumilikha ng tuluy-tuloy na thermal barrier sa bubong. Ang mga PU at PIR core ay partikular na angkop para sa mga gusali kung saan ang paglimita ng paglipat ng init sa bubong ay mahalaga.

Ang kinakailangang kapal ng Metal Composite Roof Panel ay maaaring piliin ayon sa insulation target ng proyekto at mga lokal na kondisyon ng klima sa halip na gumamit ng isang nakapirming kapal para sa bawat gusali.

Metal Surface na Lumalaban sa Panahon

Ang panlabas na layer ng metal ay nagbibigay ng unang hadlang laban sa ulan, sikat ng araw, hangin, at pagkakalantad sa atmospera. Ang napiling coating system ay nagdaragdag ng proteksyon sa steel o aluminum substrate at tinutukoy din ang nakikitang roof finish.

Para sa mga proyekto sa mahalumigmig, baybayin, o chemically exposed na kapaligiran, dapat piliin ang substrate at coating specification ayon sa inaasahang kondisyon ng corrosion.

Structural Rigidity

Pinagsasama ng bonded sandwich construction ang dalawang metal na balat na may matibay o semi-rigid na insulation core. Lumilikha ito ng mas makapal at mas matatag na panel kaysa sa isang manipis na metal sheet.

Ang tigas ng panel ay depende sa uri ng core, kapal ng panel, kapal ng metal sheet, geometry ng profile, span, at paraan ng pag-aayos. Para sa estruktural na disenyo ng bubong, ang huling pagsasaayos ng panel ay dapat samakatuwid ay mapili ayon sa kinakailangang span at mga kondisyon ng paglo-load.

Pinababang Pagpapatong ng Bubong

Dahil ang metal covering at insulation ay ibinibigay bilang isang factory-made component, ang roofing system ay hindi nangangailangan ng hiwalay na insulation layer sa pagitan ng panlabas na roof sheet at ng interior ng gusali.

Ang pinagsamang pagsasaayos na ito ay maaaring mabawasan ang bilang ng mga yugto ng pag-install at gawing simple ang paghawak ng materyal sa panahon ng pagtatayo ng bubong.

Custom na Hitsura sa Ibabaw

Ang panlabas at panloob na mga sheet ng metal ay maaaring ibigay sa iba't ibang mga coating finish at kulay. Nagbibigay-daan ito sa hitsura ng bubong na maitugma sa mga pasilidad na pang-industriya, komersyal na gusali, bodega, at iba pang mga kinakailangan sa arkitektura.

Mga aplikasyon

Mga Industrial Workshop at Pabrika

Ang mga metal composite roof panel ay ginagamit para sa factory roofs kung saan kinakailangan ang thermal insulation kasama ng isang tapos na metal roofing surface. Maaaring piliin ang mga configuration ng PU, PIR, at rock wool ayon sa mga kinakailangan sa thermal at sunog ng gusali.

Mga Gusaling Warehouse at Logistics

Ang mga bodega ay nangangailangan ng malalaking bahagi ng bubong na may pare-parehong sukat ng panel at mahusay na pag-install. Ang prefabricated panel structure ay angkop para sa steel-frame warehouses at logistics facility kung saan kailangang masakop ng pagtatayo ng bubong ang malalaking lugar.

Mga Pasilidad ng Cold Storage

Para sa malamig na imbakan at mga gusaling kinokontrol ng temperatura, maaaring piliin ang mga PU o PIR core para sa kanilang mga katangian ng thermal insulation. Karaniwang tinutukoy ang kapal ng panel ayon sa target na panloob na temperatura, klima sa labas, pagkarga sa pagpapalamig, at disenyo ng sobre ng gusali.

Mga Gusaling Pangkomersyal at Pang-agrikultura

Ang mga panel ay maaaring gamitin para sa mga komersyal na gusali, mga pasilidad sa imbakan ng agrikultura, mga gusali ng hayop, at iba pang mga istraktura na nangangailangan ng tapos na insulated na enclosure sa bubong.

Mga Gusaling Pang-industriya na Sensitibo sa Sunog

Maaaring gamitin ang mga configuration ng rock wool core kung saan ang proyekto ay nangangailangan ng mineral insulation core na may mga hindi nasusunog na katangian. Ang huling pag-uuri ng sunog ay dapat kumpirmahin ayon sa kumpletong pagbuo ng panel at ang naaangkop na pamantayan sa pagsubok.

Mga Teknikal na Parameter

Mga Detalye ng Produkto

Karaniwang Pagpili ng Kapal

Dapat matukoy ang kapal ng Metal Composite Roof Panel mula sa kinakailangang thermal performance, detalye ng sunog, span, lokal na klima, at disenyo ng istruktura sa halip na piliin lamang ayon sa uri ng gusali.

Mga Naaangkop na Pamantayan

Maaaring gumawa si Shunchen ng mga panel ayon sa tinukoy na mga kinakailangan ng Chinese at internasyonal, kabilang ang GB/T 23932-2009 at EN 14509 kung saan naaangkop. Maaaring isaayos ang pagsubok sa sunog at pagganap ayon sa naaangkop na detalye ng proyekto, kabilang ang nauugnay na ASTM o iba pang mga pamamaraan ng pagsubok sa rehiyon.

Ang eksaktong pamantayan at pamamaraan ng pagsubok ay dapat kumpirmahin bago ang produksyon dahil ang pag-uuri ng sunog at thermal performance ay nakasalalay sa kumpletong pagbuo ng panel, kabilang ang mga balat ng metal, pangunahing materyal, kapal, mga joints, at configuration ng pag-install.

Produksyon at Pagkontrol sa Kalidad

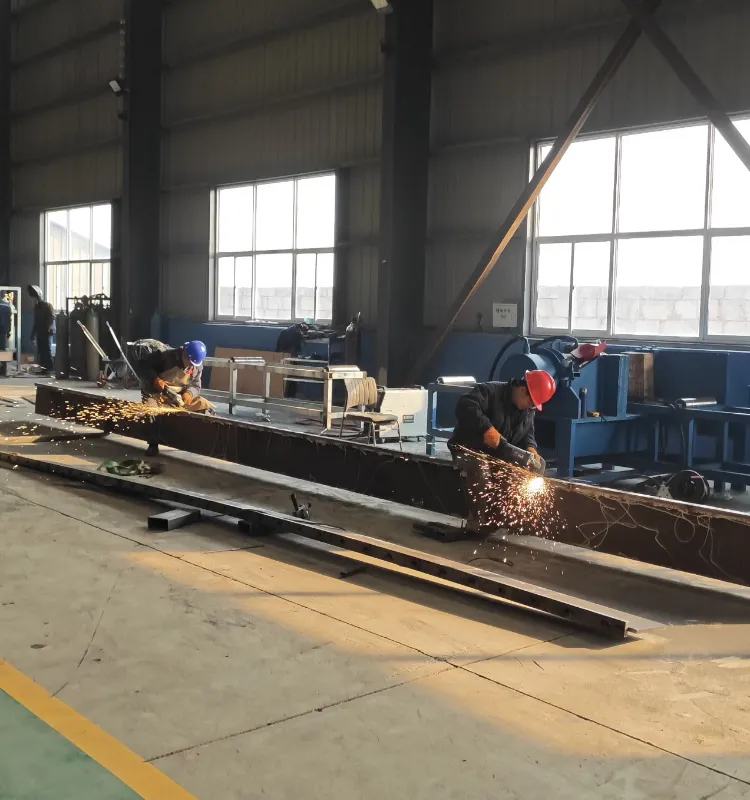

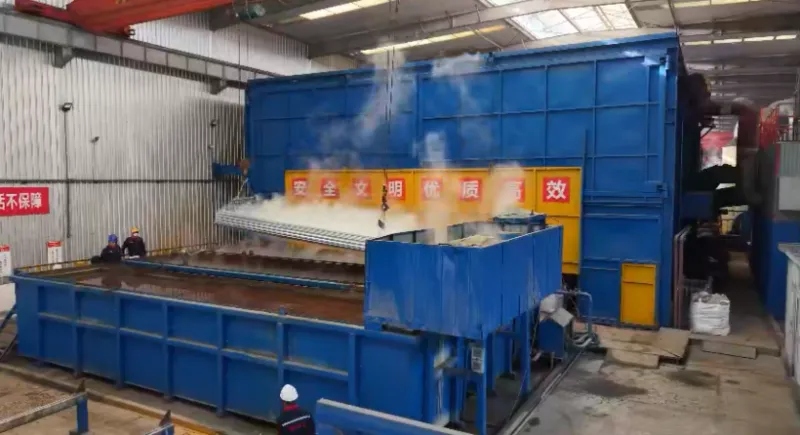

Patuloy na Produksyon ng Panel

Gumagamit si Shunchen ng automated na tuluy-tuloy na composite production lines para mabuo ang mga metal sheet, ihanda ang insulation core, ilapat ang bonding materials, at pindutin ang mga layer sa isang integrated panel.

Ang tuluy-tuloy na produksyon ay nagpapanatili sa panel geometry at layer arrangement na pare-pareho sa buong production run.

Pangunahing Inspeksyon ng Materyal

Bago ang paglalamina, ang insulation core ay sinusuri laban sa kinakailangang uri ng materyal at detalye. Ang densidad, kapal, at iba pang nauugnay na katangian ay maaaring ma-verify ayon sa napiling core at naaangkop na mga kinakailangan sa inspeksyon.

Pagsusuri ng Dimensyon ng Panel

Sinusuri ang mga Tapos na Metal Composite Roof Panel para sa kapal, lapad, haba, kondisyon ng profile, at nakikitang dimensional deviation. Nakatuon ang inspeksyon kung ang natapos na panel ay tumutugma sa naaprubahang detalye ng produksyon.

Pagbubuklod at Surface Inspection

Ang bonded interface ay siniyasat para sa nakikitang delamination at hindi kumpletong bonding. Ang ibabaw ng metal ay sinusuri kung may mga gasgas, mga depekto sa coating, dents, at iba pang nakikitang pinsala bago ang packaging.

Pagsubok sa Pagganap

Depende sa configuration ng produkto at mga kinakailangan sa proyekto, maaaring kasama sa pagsubok ang thermal conductivity, performance ng sunog, paglaban sa baluktot, at iba pang nauugnay na pag-verify ng performance.

Para sa mga order sa pag-export na nangangailangan ng independiyenteng pag-verify, maaaring isaayos ang third-party na inspeksyon sa pamamagitan ng mga organisasyon gaya ng SGS o BV ayon sa napagkasunduang saklaw ng inspeksyon.

OEM Customization

Pagpili ng Core at Metal na Materyal

Maaaring tukuyin ng mga customer ang panlabas na metal sheet, panloob na metal sheet, at insulation core ayon sa mga kinakailangan ng proyekto. Ang Shunchen ay maaaring magbigay ng mga kumbinasyon batay sa color-coated na bakal, aluminum-magnesium-manganese alloy, PU, ​​PIR, rock wool, at glass wool.

Kapal at Lapad ng Panel

Ang kapal ng panel ay maaaring ipasadya ayon sa mga kinakailangan sa pagkakabukod at disenyo ng gusali. Ang mabisang lapad ay maaari ding iakma upang tumugma sa layout ng bubong at sistema ng pag-install.

Pasadyang Haba ng Panel

Ang mga panel ay maaaring gawin sa mga nakapirming o naka-customize na haba. Binabawasan ng cut-to-length na produksyon ang pangangailangan para sa malawak na on-site cutting at nagbibigay-daan sa mga sukat ng panel na itugma sa geometry ng bubong.

Pang-ibabaw na Patong at Kulay

Maaaring tukuyin ng mga customer ang uri ng coating, surface finish, at kulay. Available ang mga polyester at fluorocarbon coating system para sa iba't ibang mga kinakailangan sa pagkakalantad at hitsura.

Prefabricated Processing

Maaaring kabilang sa karagdagang pagpoproseso ng pabrika ang pagbubukas, pagtatak sa gilid, pagyuko sa sulok, at paunang pagbabarena ayon sa mga naaprubahang guhit. Ang mga operasyong ito ay nakumpleto bago ang pagpapadala kapag ang proyekto ay nangangailangan ng mga panel na dumating na bahagyang handa para sa pag-install.

Pag-install at Koneksyon

Layout ng Bubong

Bago i-install, ang istraktura ng bubong ay dapat suriin para sa pagkakahanay, puwang ng purlin, antas, at mga kondisyon ng pagdadala ng pagkarga. Dapat ma-verify ang mga dimensyon ng Metal Composite Roof Panel sa inaprubahang layout ng bubong bago iangat ang mga bundle papunta sa bubong.

Pagpoposisyon ng Panel

Ang mga panel ay nakaposisyon sa kahabaan ng idinisenyong direksyon sa bubong at sinusuportahan ng mga nakapailalim na purlin. Ang tamang pagkakahanay ay mahalaga dahil tinutukoy ng panel joint ang pagpapatuloy ng pantakip sa bubong.

Pinagsanib na Koneksyon

Ang mga katabing panel ay konektado sa pamamagitan ng dinisenyong side joint o overlap na istraktura. Ang joint ay dapat na ganap na nakadikit at nakahanay bago i-fasten upang maiwasan ang mga puwang sa pagitan ng mga panel.

Pangkabit

Ang mga fastener ay naka-install sa pamamagitan ng itinalagang lugar ng pag-aayos sa sumusuportang istraktura. Ang uri ng fastener, spacing, detalye ng washer, at posisyon ng pag-aayos ay dapat sumunod sa pagguhit ng pag-install ng proyekto at mga kinakailangan sa lokal na wind-load.

Pagkislap at Pagbubuklod

Ang mga gilid ng bubong, mga tagaytay, mga lambak, mga pagtagos, at iba pang mga junction ay nangangailangan ng naaangkop na pag-flash at sealing treatment. Ang mga lugar na ito ay partikular na mahalaga para sa pagpigil sa pagpasok ng tubig dahil nakakaabala sila sa tuluy-tuloy na ibabaw ng bubong.

Ang mga detalye ng pag-install ay dapat sumunod sa mga tagubilin sa pag-install ng panel supplier at ang inaprubahang disenyo ng bubong ng structural engineer.

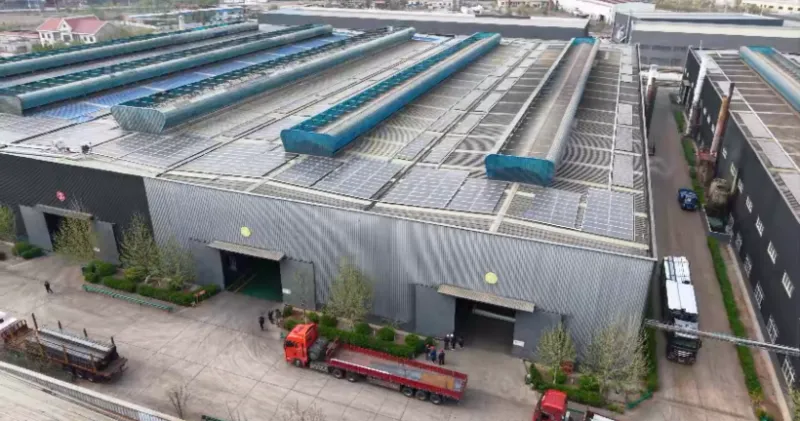

Bakit Pumili ng Shunchen?

Ang Shunchen ay nagsu-supply ng mga metal composite roof panel mula sa pinagsama-samang steel-processing production base na may mga pasilidad na sumasaklaw sa pagproseso ng steel material, coating, galvanizing, warehousing, at logistics.

Ang grupo ay may taunang kapasidad ng produksyon na higit sa 450,000 tonelada at higit sa 40,000 metro kuwadrado ng produksyon at espasyo sa imbakan. Para sa mga order ng composite roof panel, sinusuportahan ng manufacturing infrastructure na ito ang raw material sourcing, panel production, customized processing, inspection, packaging, at export shipment sa loob ng parehong supply chain.

Maaaring tukuyin ng mga customer ang panel core, metal sheet, kapal, lapad, haba, coating, kulay, at mga kinakailangan sa prefabrication bago ang produksyon. Sinusuri ang teknikal na impormasyon laban sa detalye ng proyekto upang makumpirma ang configuration ng pagmamanupaktura bago pumasok ang order sa produksyon.

Para sa mga order sa pag-export, maaaring magbigay si Shunchen ng dokumentasyon ng pagsubok sa pabrika, mga talaan ng dimensional na inspeksyon, dokumentasyon ng materyal, at inspeksyon ng third-party kung kinakailangan. Available ang FOB at CIF shipment arrangement para sa mga internasyonal na order.

FAQ

Ano ang pagkakaiba sa pagitan ng metal composite roof panel at isang single-layer metal roof sheet?

Ang metal composite roof panel ay naglalaman ng insulation core sa pagitan ng dalawang metal layer, habang ang single-layer roof sheet ay pangunahing nagbibigay ng panlabas na pantakip na lumalaban sa panahon. Ang pinagsama-samang istraktura samakatuwid ay pinagsasama ang mga pag-andar ng bubong at pagkakabukod sa isang prefabricated na bahagi.

Aling core ang dapat piliin para sa isang composite roof panel?

Ang PU at PIR ay karaniwang pinipili kapag ang thermal insulation ang pangunahing kinakailangan. Ang rock wool ay angkop para sa mga proyekto kung saan mahalaga ang pagganap ng sunog at insulation na nakabatay sa mineral. Maaaring isaalang-alang ang glass wool kapag kinakailangan ang thermal at acoustic insulation. Ang huling pagpili ay dapat sumunod sa mga detalye ng thermal at sunog ng proyekto.

Anong mga kapal ng panel ang magagamit?

Kasama sa mga karaniwang kapal ang 50, 75, 100, 150, at 200 mm. Maaaring talakayin ang iba pang mga kapal ayon sa kinakailangang thermal performance at disenyo ng proyekto.

Maaari bang ipasadya ang haba ng panel?

Oo. Ang mga panel ay maaaring ibigay sa mga nakapirming haba tulad ng 6 m at 12 m o gupitin sa mga tinukoy na haba ayon sa layout ng bubong at mga kinakailangan sa transportasyon.

Maaari bang ipasadya ang panlabas na kulay at patong?

Oo. Maaaring ibigay ang polyester, fluorocarbon, at iba pang mga tinukoy na coating system. Maaari ding i-customize ang kulay ayon sa available na coating system at mga kinakailangan sa proyekto.

Maaari ka bang magbigay ng mga panel ng aluminum-magnesium-manganese?

Oo. Ang mga aluminyo-magnesium-manganese na haluang metal sheet ay maaaring gamitin bilang ibabaw ng metal para sa angkop na mga configuration ng composite roof panel. Ang kapal ng substrate at istraktura ng panel ay dapat kumpirmahin ayon sa disenyo ng bubong.

Maaari mo bang iproseso ang mga pagbubukas bago ipadala?

Oo. Ang pagbubukas, pag-seal sa gilid, baluktot, at paunang pagbabarena ay maaaring isaayos ayon sa naaprubahang mga guhit sa produksyon.

Anong impormasyon ang kailangan para sa isang panipi?

Karaniwang kasama sa kinakailangang impormasyon ang lugar ng bubong o dami ng panel, kapal ng panel, pangunahing materyal, uri at kapal ng metal sheet, epektibong lapad, haba ng panel, coating, kulay, mga kinakailangan sa pag-install, at destinasyon ng paghahatid. Ang mga guhit sa bubong ay kapaki-pakinabang kapag ang customer ay nangangailangan ng pagkalkula ng dami o gawa na pagpoproseso.

Maaari mo bang ayusin ang inspeksyon ng third-party?

Oo. Maaaring isaayos ang SGS, BV, o iba pang napagkasunduang third-party na inspeksyon ayon sa saklaw ng inspeksyon na tinukoy sa kontrata ng pagbili.
