Malaking Diameter Spiral Pipe

Ginagawa ang malalaking diameter na spiral pipe ng Shunchen alinsunod sa mga domestic at international standards gaya ng GB/T9711 at API 5L, na may komprehensibong inspeksyon ng kalidad at teknikal na suporta upang matiyak ang matatag at maaasahang pagganap.

Sa paglipas ng mga taon, nakuha ni Shunchen ang tiwala ng maraming kliyente sa engineering sa pamamagitan ng pare-parehong kalidad ng produkto, nababaluktot na pag-customize ng detalye, at isang mahusay na sistema ng logistik. Kung naghahanap ka man na bumili ng malalaking diameter na spiral pipe, magtanong tungkol sa spiral welded pipe pricing, o maghanap ng maaasahang steel pipe na supplier o engineering pipe manufacturer, nagbibigay ang Shunchen ng one-stop na serbisyo mula sa pagpili ng produkto at custom na produksyon hanggang sa paghahatid, na tumutulong sa iyong mga proyekto na gumana nang mahusay, ligtas, at maaasahan.

Kahulugan ng Produkto

Ang Large Diameter Spiral Pipe (kilala rin bilang large-bore spiral welded pipe) ay isang uri ng spiral seam steel pipe na gawa sa mataas na kalidad na hot-rolled strip steel sheet bilang pangunahing hilaw na materyal. Ito ay nabuo sa pamamagitan ng malamig na pagpilit sa temperatura ng silid at pagkatapos ay hinangin gamit ang isang awtomatikong double-wire double-sided submerged arc welding na proseso. Ang pamantayan ng pangunahing kahulugan ay isang panlabas na diameter na ≥ 711mm (naaayon sa isang nominal na diameter ng DN700 at mas mataas). Maaari itong i-customize sa isang panlabas na diameter na hanggang 3620mm o kahit na mas malaking mga detalye ayon sa mga kinakailangan sa engineering. Ito ay isang pinagsama-samang uri ng produktong bakal na pinagsasama ang mga kakayahan sa pagdadala ng pagkarga at paghahatid. Ang pangunahing tungkulin nito ay upang makamit ang malayuan, mataas na katatagan na transportasyon ng malalaking volume ng mga likido (tulad ng tubig, langis, gas, dumi sa alkantarilya, atbp.), at maaari ding magsilbi bilang bahagi ng suporta sa istruktura para sa mga malalaking proyekto, na umaangkop sa mga kumplikadong kondisyon sa pagtatrabaho at malupit na kapaligiran. Sa kakaibang disenyo ng spiral structure nito, pinupunan nito ang puwang sa industriya sa mahusay na produksyon at matatag na paggamit ng mga malalaking tubo na materyales, at malawakang ginagamit sa iba't ibang imprastraktura at pang-industriyang mga sitwasyon.

Sa simpleng mga termino, ang malaking diameter na spiral pipe ay "ang malaking arterya para sa transportasyon sa mga malalaking proyekto + ang balangkas ng suporta sa istruktura" - maaari itong mahusay na maghatid ng iba't ibang media, matugunan ang pangangailangan para sa malaking daloy ng transportasyon, at makatiis sa mataas na presyon, mabigat na pagkarga, at kumplikadong mga impluwensyang geological. Ito ay angkop para sa iba't ibang kumplikadong kapaligiran sa pagtatayo tulad ng mga bundok, baybayin, at disyerto. Ito ang pangunahing pangunahing materyal ng tubo na nagkokonekta sa enerhiya, pangangalaga ng tubig, munisipyo, at imprastraktura.

Mga pangunahing punto ng pagbebenta

Ang malaking diameter na spiral tube ay may mga natatanging pangunahing bentahe, kabilang ang kaligtasan, flexibility, ekonomiya, kaginhawahan, at pagsunod: ang mga weld seam nito ay pantay na ipinamamahagi sa spiral line, at ang stress ay pantay na nakakalat. Ito ay ipinares sa mga de-kalidad na bakal na substrate gaya ng Q235B at X80, pati na rin ang mga anti-corrosion treatment gaya ng 3PE at FBE. Ito ay may kakayahang mapaglabanan ang presyon at konstruksyon, may mataas na kaligtasan, at maaaring tumagal ng higit sa 30 taon. Ito ay angkop para sa malupit na mga kondisyon sa pagtatrabaho tulad ng mataas na presyon, mabigat na pagkarga, at malakas na kaagnasan. Malawak ang mga pagtutukoy, mula 711mm hanggang 3620mm sa panlabas na diameter, 6mm hanggang 60mm sa kapal ng pader, at 6m hanggang 18m sa isang haba ng tubo, na maaaring madaling i-customize. Maaari itong iakma sa mga partikular na materyales at proseso batay sa engineering media, pressure grade, at construction environment, na may napakalakas na adaptability. Gumagamit ito ng tuluy-tuloy na produksyon sa pamamagitan ng rolling at automatic submerged arc welding technology, na nakakamit ng mataas na kahusayan sa produksyon. Kung ikukumpara sa mga seamless steel pipe na may parehong diameter, ang presyo ay nabawasan ng 20%-30%, at ang pag-install ay maginhawa, na makabuluhang binabawasan ang kabuuang gastos ng proyekto. Ang materyal ng tubo ay may mahusay na tibay, na nagbibigay-daan para sa malamig na baluktot upang umangkop sa mga kumplikadong terrain tulad ng mga bundok at baybayin. Ang standardized welding interface ay may mahusay na pagganap ng sealing, mataas na kahusayan sa konstruksiyon, at mababang kahirapan. Ang buong proseso ng produksyon ay sumusunod sa pambansa at internasyonal na mga pamantayan tulad ng GB/T9711 at API 5L. Mula sa mga hilaw na materyales hanggang sa mga natapos na produkto, ipinapatupad ang ganap na kontrol sa proseso, tinitiyak ng maraming pagsubok ang pagsunod sa kalidad, at maibibigay ang kumpletong mga sertipiko ng kwalipikasyon at mga ulat ng pagsubok, na ganap na nakakatugon sa mga pangangailangan ng iba't ibang pangunahing proyekto.

Teknikal na Pagtutukoy

Ang core ay sumusunod sa mga pamantayan ng GB/T9711-2017 "Pipeline Transportation Steel Pipes para sa Petroleum at Natural Gas Industry", GB/T 3091-2015 "Welded Steel Pipes para sa Low-Pressure Fluid Transmission", API 5L, SY/T5037, atbp. Ang mga regular na pagtutukoy ay ang mga sumusunod, at ang mga espesyal na detalye ay maaaring i-customize ayon sa kinakailangan:

1. Mga detalye ng laki ng core

2. Mga Pagtutukoy ng Materyal

3. Rating ng presyon

Ang pagkalkula ng presyon ay sumusunod sa pamantayan ng GB50251 at gumagamit ng Barlow formula: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Kabilang sa mga ito:

P —— Presyon ng disenyo

D —— Panlabas na diameter ng tubo

S —— Lakas ng ani ng materyal

E —— Welding coefficient (para sa mga spiral welded pipe, ito ay 0.9)

Mga patlang at kaso ng aplikasyon

Ang malalaking diameter na spiral tubes, kasama ang kanilang mga bentahe ng durability, flexible specifications, at mataas na cost-effectiveness, ay malawakang ginagamit sa limang core field kabilang ang energy transmission, water conservancy projects, municipal construction, infrastructure projects, at industrial production. Angkop ang mga ito para sa iba't ibang pangunahing proyekto at kumplikadong mga sitwasyon. Ang sumusunod ay isang detalyadong pagpapakilala ng mga patlang at totoong mga kaso, na sinamahan ng mga paliwanag ng sitwasyon:

Mga pangunahing patlang ng aplikasyon

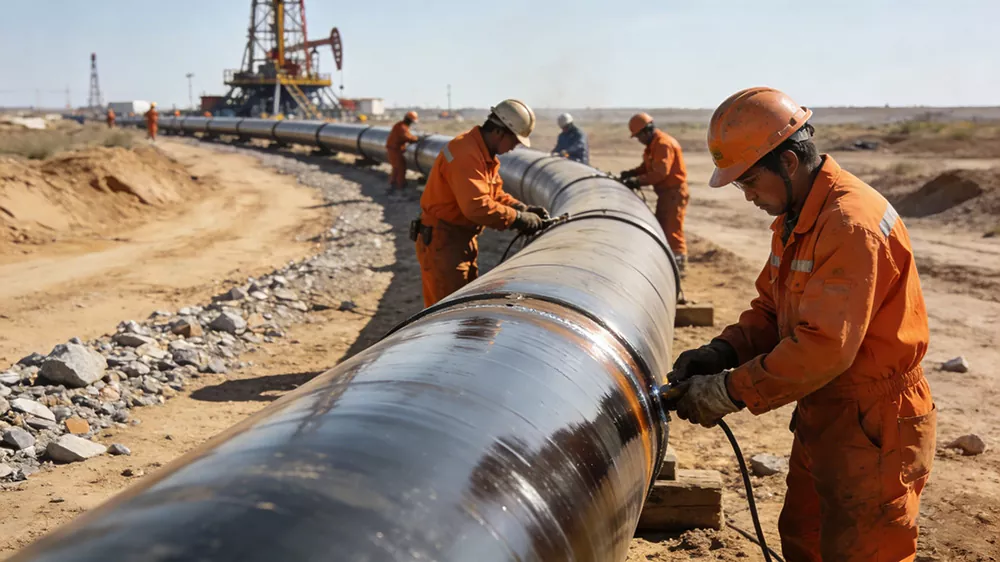

1.Energy Transmission Field (Core Application Scenario)

Compatible Media: Crude oil, natural gas, refined oil, coalbed methane, steam, atbp. Ang pangunahing kinakailangan ay high-pressure, long-distance, at leak-free na transportasyon. Ito ay angkop para sa mga kumplikadong lupain tulad ng mga disyerto, talampas, at kabundukan. Maaari itong makatiis ng matinding pagkakaiba sa temperatura at mga epekto ng geological settlement. Ito ang "pangunahing arterya" ng paghahatid ng enerhiya at malawakang ginagamit sa pagtatayo ng mga long-distance na pipeline. Mabisa nitong mapapabuti ang kahusayan sa transportasyon, bawasan ang pagkawala ng enerhiya, babaan ang kabuuang gastos ng proyekto, pahabain ang buhay ng serbisyo, at bawasan ang puhunan sa pagpapanatili. Paglalarawan ng Eksena: Sa lugar ng pagtatayo ng long-distance na natural gas pipeline sa Gobi Desert, ang mga hilera ng malalaking diameter na spiral pipe ay maayos na inilatag, at ang mga manggagawa ay nagsasagawa ng mga operasyon ng welding at koneksyon; Sa pipeline laying site para sa langis mula sa oilfield, ang ibabaw ng mga pipe materials ay gumagamit ng high-end na anti-corrosion na teknolohiya, na angkop para sa kumplikadong corrosive na kapaligiran ng oilfield, na tinitiyak na ang langis ay dinadala nang walang tagas.

2. Ang larangan ng water conservancy engineering

Naaangkop na mga sitwasyon: Malaking-scale na water diversion projects, water transfer projects, flood control and drainage projects, main pipelines para sa patubig ng lupang sakahan, water supply projects para sa inuming tubig, island water supply projects, atbp. Ang mga pangunahing kinakailangan ay mataas na kapasidad ng daloy, corrosion resistance, at water pressure resistance. Maaari silang iakma sa mga kumplikadong kapaligiran tulad ng mga ilog, mga lupang apektado ng asin, atbp. Mabisa nilang labanan ang pagguho ng tubig at paghupa ng geological, tinitiyak ang matatag na paghahatid ng mga mapagkukunan ng tubig at ginagarantiyahan ang ligtas na operasyon ng mga proyekto sa pangangalaga ng tubig. Gumaganap sila ng mahalagang papel na sumusuporta sa mga pangunahing proyekto ng pambansang pangangalaga ng tubig. Paglalarawan ng eksena: Sa lugar ng pagtatayo ng Jinghai Water Diversion Project, ang malalaking diameter na spiral pipe ay ginagamit para sa pangunahing pipeline laying. Ang mga tubo ay dumadaan sa mga ilog o lupang sakahan, at ang mga manggagawa ay nagsasagawa ng interface sealing treatment. Sa lugar ng proyekto ng supply ng tubig sa isla, ang malalaking diameter na spiral pipe na may 3PE anti-corrosion na teknolohiya ay ginagamit upang labanan ang pagguho ng tubig-dagat at makamit ang pagkakaugnay ng mga mapagkukunan ng tubig sa pagitan ng isla at ng mainland.

Karaniwang kaso

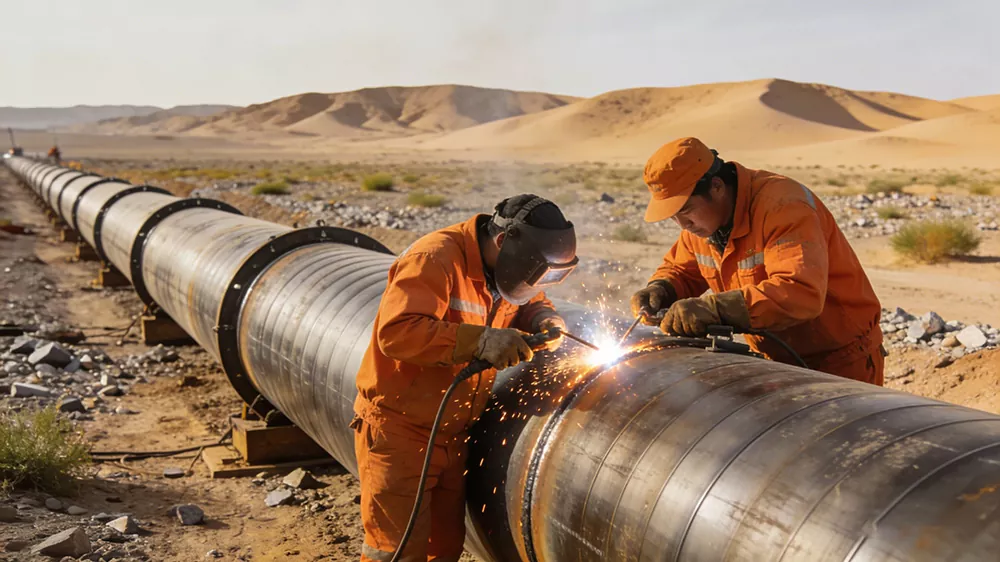

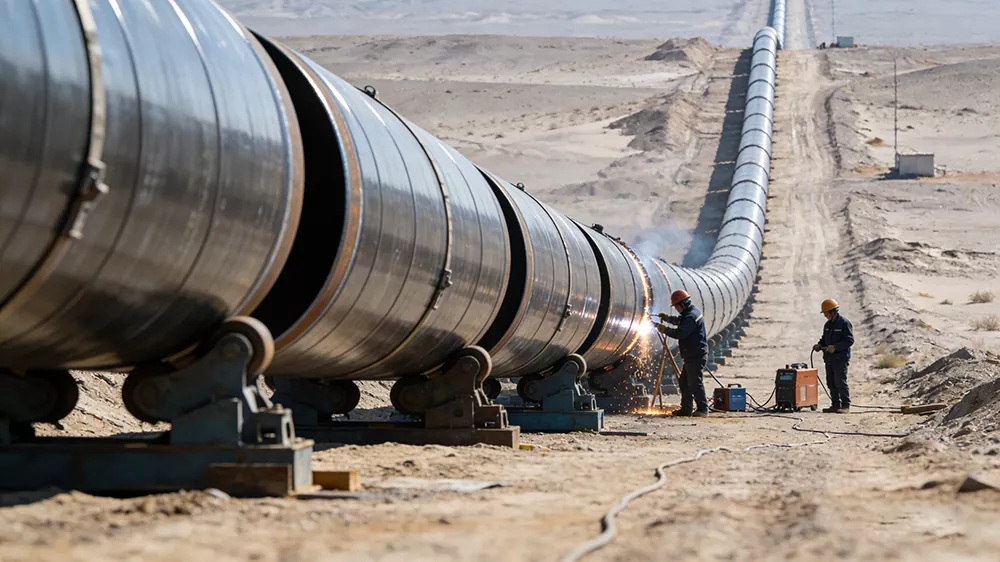

Case 1: Isang branch line project ng West-to-East Gas Transmission (sa larangan ng transportasyon ng enerhiya)

Mga kinakailangan sa proyekto: Kailangang maglagay ng long-distance high-pressure natural gas pipeline, na angkop para sa mga kumplikadong terrain gaya ng mga disyerto at bundok. Ang materyal ng tubo ay dapat na may pressure-bearing grade na ≥ 6.3 MPa, lumalaban sa geological subsidence at corrosion, at mabilis na maibigay sa mga batch upang matiyak na ang pipeline ay gumagana nang walang pagtagas sa mahabang panahon.

Application ng produkto: Pinili ang X80 steel grade large-diameter spiral pipe, na may panlabas na diameter na 1220mm at 22mm ang kapal ng pader. Ang 3PE anti-corrosion process + cathodic protection technology ay pinagtibay. Isang kabuuang mahigit 8,000 tonelada ang ibinigay, na sumasaklaw sa haba ng pipeline na higit sa 120 kilometro, na nakakatugon sa mga kinakailangan ng high-pressure na transportasyon, at ang mga welds ay sumailalim sa dalawahang hindi mapanirang pagsubok ng ultrasonic at X-ray, na may 100% kwalipikasyon. Scene：

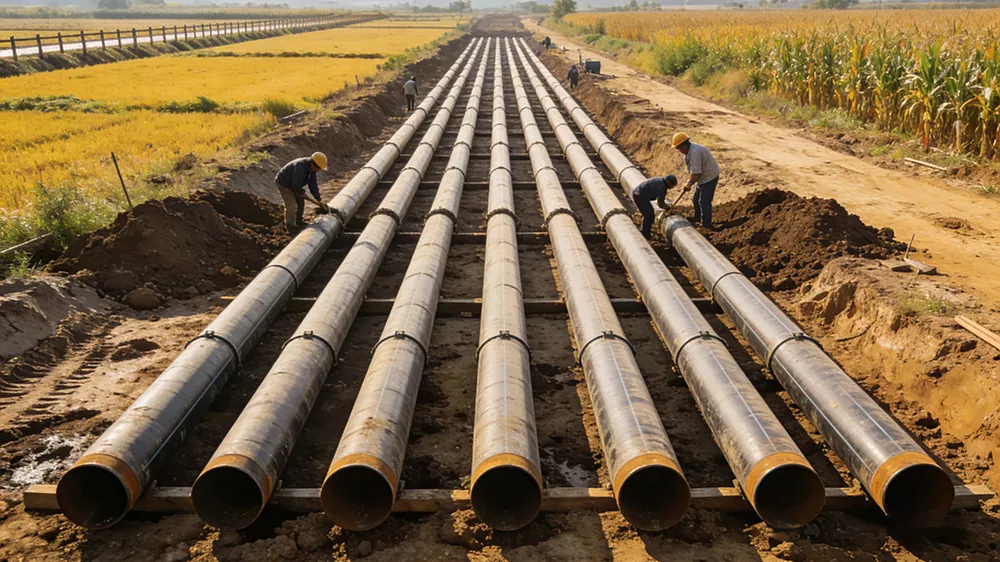

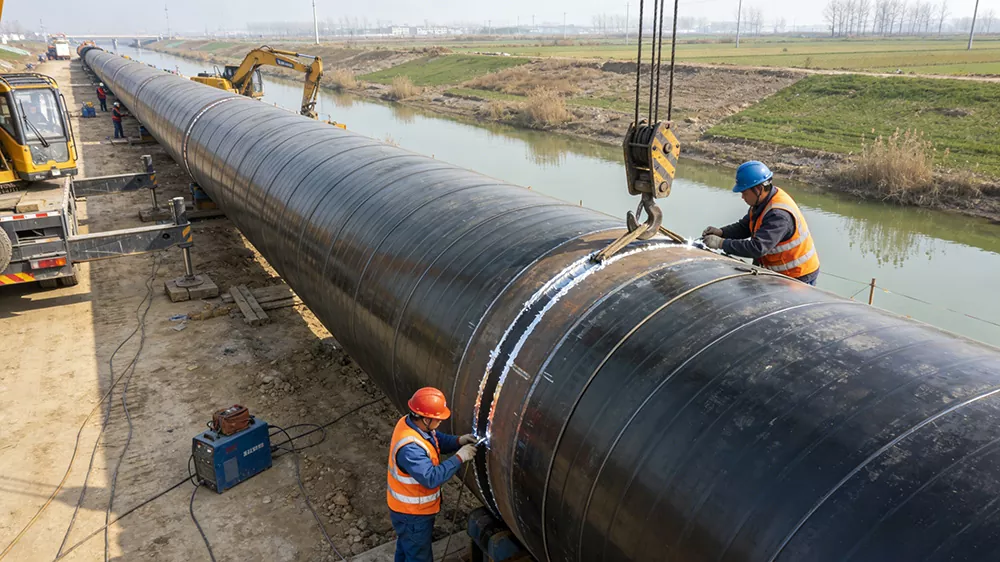

Case 2: Isang pangunahing pipeline project ng Jing-Huai water diversion project (sa larangan ng water conservancy engineering)

Mga kinakailangan sa proyekto: Ang isang malakihang water diversion na pangunahing pipeline ay kailangan upang makamit ang malakihang malinaw na transportasyon ng tubig, na angkop para sa pagtawid sa ilog at mga senaryo ng pagtula ng lupang sakahan. Ang materyal ng tubo ay dapat na hindi nakakalason, lumalaban sa kaagnasan, may malaking diameter, na may nominal na diameter na DN2000. Kinakailangan ang customized na 18m standard-length na mga pipe na materyales upang mabawasan ang bilang ng mga interface at mapabuti ang kahusayan sa konstruksiyon.

Application ng produkto: Pumili ng materyal na Q345B para sa malalaking diameter na spiral pipe, na may panlabas na diameter na 2020mm at 18mm ang kapal ng pader. Ang IPN8710 drinking water grade anti-corrosion na proseso ay pinagtibay upang matiyak na walang pangalawang polusyon ng inuming tubig. Ang mga customized na 18m standard-length pipe na materyales ay ibinigay, na may kabuuang 5,000 tonelada, para sa paglalagay ng pangunahing pipeline sa mga ilog at sa mga lupang sakahan.

Packaging at Pagpapadala

1. Mga pamantayan sa pag-iimpake (angkop para sa malalaking diameter at mabigat na katangian, na isinasaalang-alang ang proteksyon at kaginhawahan)

2. Delivery Specifications (Isinasaalang-alang ang kahusayan, kaligtasan at gastos, at inangkop sa mga katangian ng transportasyon ng malalaking diameter na mga tubo)

（1）Mode ng transportasyon

（2）Mga kinakailangan sa paglo-load

Bago mag-load, suriin ang integridad ng packaging ng pipe at ang kondisyon ng anti-corrosion coating. Pagkatapos makumpirma na walang mga pinsala, iangat nang maayos ang mga tubo papunta sa carrier ng transportasyon. Gumamit ng bakal na wire rope at rubber pad para sa pag-aayos. Iwasang paikot-ikot ang mga bakal na wire rope sa ibabaw ng anti-corrosion coating (gumamit ng mga rubber pad para ihiwalay). Ito ay upang maiwasan ang pinsala sa anti-corrosion coating sa panahon ng pag-aangat at transportasyon, at upang maiwasan ang pagpapapangit ng mga tubo dahil sa pagpiga. Ilagay nang maayos ang mga tubo. Pagsama-samahin ang mga tubo ng parehong detalye. Ayusin ang mga ito ayon sa haba at kapal, at ilagay ang mga ito nang hiwalay upang maiwasan ang pinsala sa banggaan na dulot ng magkahalong pagkarga. Siguraduhin na ang mga dulo ng plug ay ligtas na selyado upang maiwasan ang mga dayuhang bagay na makapasok sa mga tubo.

（3）Ikot ng supply at paghahatid

（4）Pagtitiyak sa Transportasyon at Serbisyong Pagkatapos-benta

Sa panahon ng proseso ng transportasyon, ang real-time na pagsubaybay ay isinasagawa, at ang lokasyon ng transportasyon at kondisyon ng mga tubo ay ibinibigay sa real time upang maiwasan ang mga pagkaantala sa transportasyon o pagkasira ng tubo. Sa kaso ng pagkasira ng packaging, mga gasgas sa tubo, pagpapapangit, atbp. sa panahon ng transportasyon, agad kaming magsasaayos para sa muling paghahatid o on-site repair upang matiyak na hindi ito makakaapekto sa pag-unlad ng konstruksiyon ng mga customer. Para sa malayuan at kumplikadong mga kondisyon ng kalsada sa transportasyon, bibilhin ang sapat na seguro sa transportasyon ng kargamento upang komprehensibong protektahan ang mga karapatan at interes ng customer.

Handover at after-sales: Pagkatapos makumpleto ang handover, ibibigay ang mga propesyonal na mungkahi sa pag-iimbak ng tubo (tulad ng pag-iwas sa pangmatagalang pagkakalantad sa araw at pag-ulan sa open air, mga anti-corrosion pipe na umiiwas sa mga gasgas ng matutulis na bagay, itinataas ang ilalim para sa pag-iimbak upang maiwasan ang pagkakadikit ng kalawang sa lupa, atbp.), at kung mayroong anumang mga tanong na may kaugnayan sa pag-install o pagsusuri sa ibang pagkakataon, agad na sasagutin ang mga technician.

Ang mga pakinabang ng pagpili ng Shunchen

Ito ay may malakas na pressure resistance, na may pare-parehong pamamahagi ng stress sa spiral weld seam, mahusay na pagtutol sa pagpapapangit at pag-aayos. Ito ay angkop para sa high-pressure long-distance na transportasyon at kumplikadong underground na kapaligiran. Kumpleto ang mga detalye, at ang diameter ng tubo at kapal ng pader ay maaaring i-customize kung kinakailangan upang matugunan ang mga kinakailangan ng mga proyektong may malalaking diameter. Ang kalidad ng welding ay matatag, gamit ang double-sided submerged arc welding, na may mga siksik na welds at mahusay na pagganap ng sealing. Ang buong proseso ay ginagarantiyahan ng hindi mapanirang pagsubok upang matiyak ang kalidad. Ang kahusayan sa produksyon ay mataas, ang materyal ay solid, at ito ay may mas mataas na cost-performance ratio kumpara sa mga seamless pipe at straight seam pipe na may parehong diameter. Maaari itong ipares sa iba't ibang anti-corrosion treatment tulad ng 3PE at epoxy, na angkop para sa mga sitwasyon tulad ng langis at gas, munisipal, at mga industriya ng kemikal, na may mahabang buhay ng serbisyo. Kumpleto ang sistema ng serbisyo, mula sa disenyo ng scheme, pagpapasadya ng produksyon hanggang sa pamamahagi ng logistik, on-site na teknikal na suporta, sinusunod nito ang buong proseso, at napapanahon ang tugon pagkatapos ng benta, na nagbibigay ng maaasahang mga garantiya para sa matatag na operasyon ng proyekto.

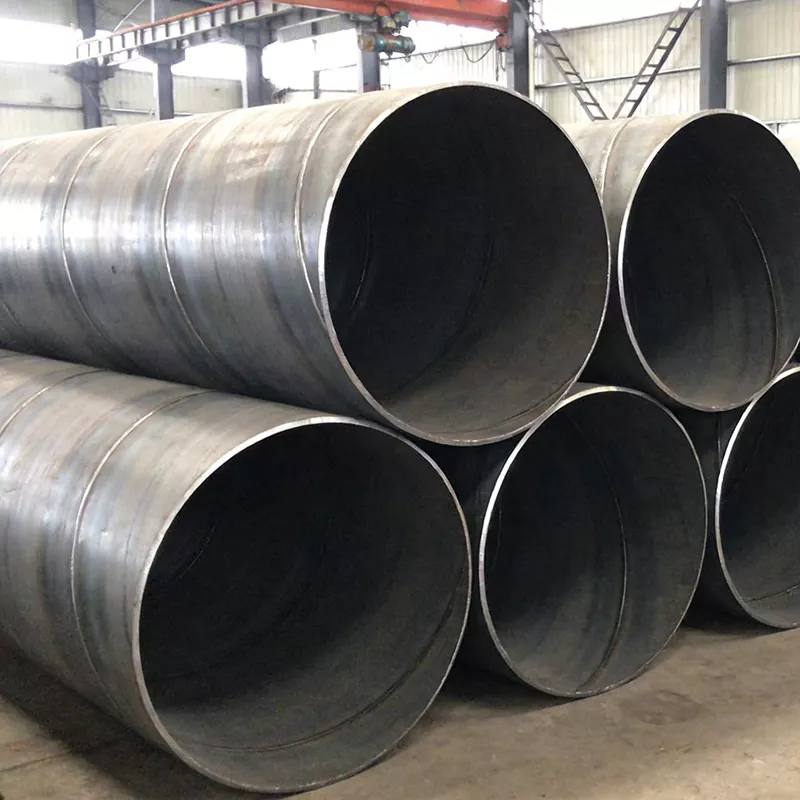

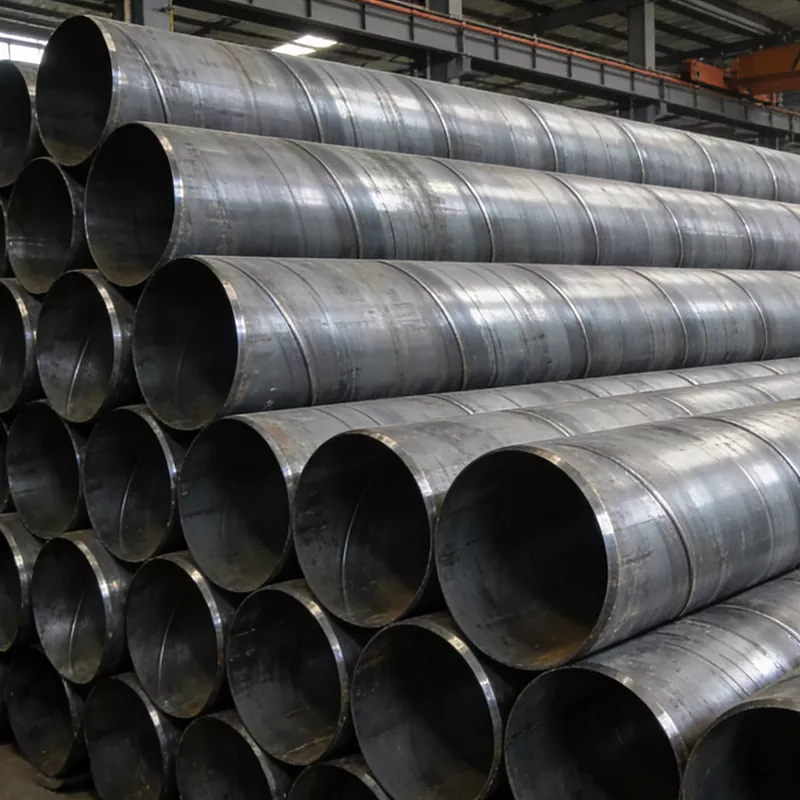

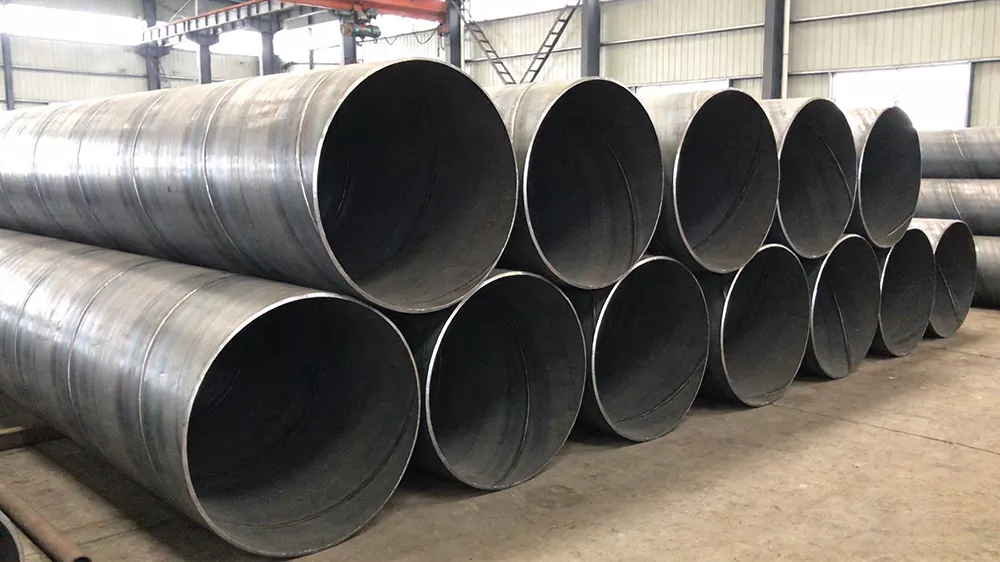

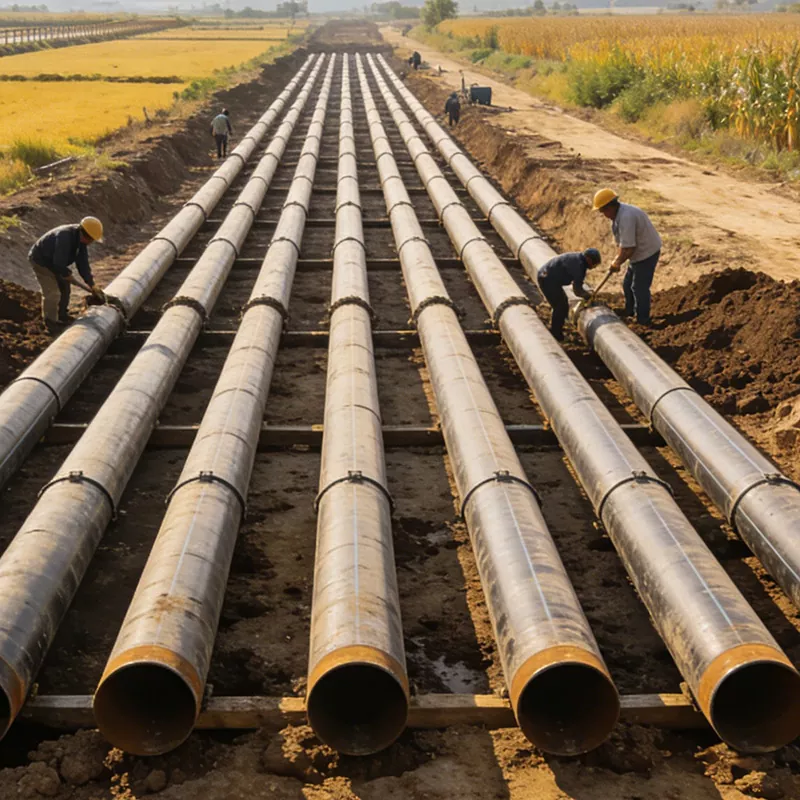

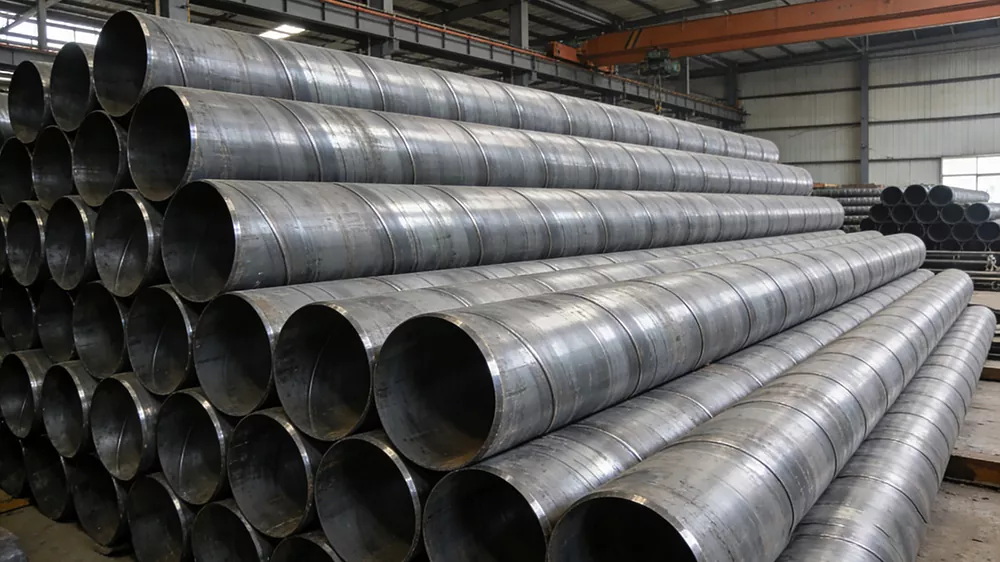

Ilustrasyon ng produkto:
