Malakas, lumalaban sa lagay ng panahon ang mga sumusuportang istruktura na idinisenyo para sa mga balkonahe sa lungsod, terrace ng villa, at koridor ng apartment. Nagtatampok ng hot-dip galvanizing, mabilis na modular installation, at nako-customize na tilt angle.
- Antas 12 Paglaban sa Hangin
- ≥ 500h Pagsusulit sa NSS
- 0-30° Adjustable Tilt
- 20+ Taon Buhay ng Serbisyo

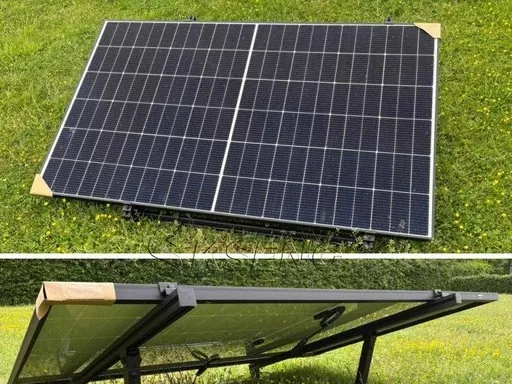

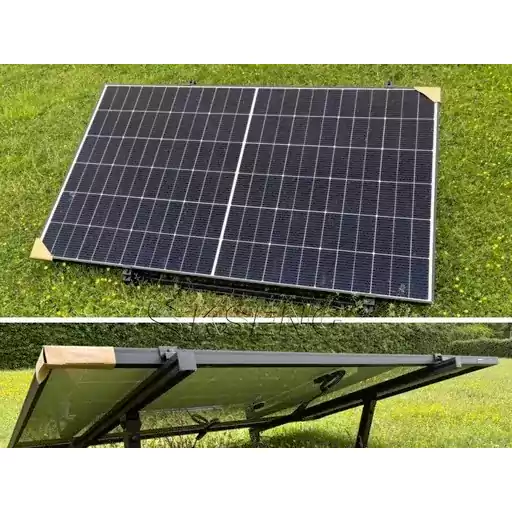

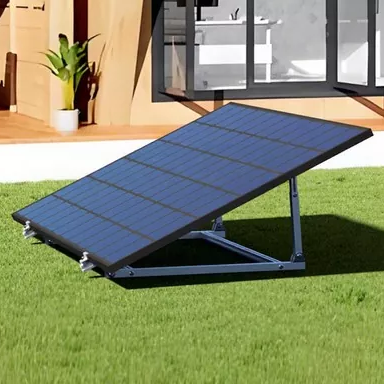

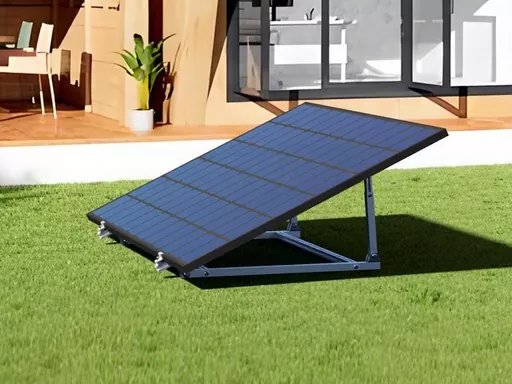

Ang aming Shunchen Balcony PV Bracket ay isang dalubhasang sumusuportang bahagi na independiyenteng binuo para sa mga photovoltaic system na ipinamahagi sa balkonahe. Ginawa gamit ang mataas na kalidad na carbon steel (Q235B at Q355B) bilang base material, ito ay pinoproseso sa pamamagitan ng CNC cutting, precision welding, at hot-dip galvanizing anti-corrosion treatment. Galugarin ang aming buong hanay ngmga suportang photovoltaicpara sa iba pang mga solusyon sa pag-mount.
Bilang isang propesyonal na tagagawa ng bracket ng PV, kinokontrol namin ang buong proseso mula sa pagpili ng hilaw na materyal hanggang sa paghahatid ng tapos na produkto. Ang istraktura ng bracket ay siyentipikong idinisenyo ayon sa layout ng balkonahe at ang bigat ng mga PV modules, na pinagsasama ang mataas na lakas na pagganap ng pagkarga ng load na may pangmatagalang kakayahan sa anti-corrosion.
Mga Pangunahing Kalamangan
Superior Load-Bearing at Paglaban sa Hangin
Ang pangunahing sinag at dayagonal na mga brace ay idinisenyo upang magkaroon ng puwersa nang sama-sama. Maaari itong magdala ng isang solong PV module na higit sa 500W, na may grade na wind resistance hanggang Level 12 at snow load resistance ≥0.5kN/㎡, na nagpapanatili ng structural stability kahit na sa matinding bagyo at blizzard.
Pangmatagalang Paglaban sa Kaagnasan
Ginagamot sa isang ganap na awtomatikong proseso ng hot-dip galvanizing, ang unipormeng kapal ng coating ng Balcony PV Bracket ay ≥85μm. Naipasa nito ang 180° bending test nang walang pagbabalat, at ang tagal ng NSS test ay ≥500 na oras, na nagbibigay ng buhay ng serbisyo na higit sa 20 taon para sa mga panlabas na installation.
Mabilis at Madaling Pag-install
Ang modular na disenyo ay nagbibigay-daan para sa pre-assembly bago ihatid. Walang kinakailangang on-site welding; ang pag-aayos ay maaaring makumpleto gamit ang isang wrench. Ang isang set ay maaaring i-install ng 1-2 tao sa loob ng 2 oras, na lubhang nakakabawas sa mga gastos sa paggawa at mga ikot ng konstruksiyon.
Flexible na Pag-customize at Pagkatugma
Kino-customize namin ang mga laki at anggulo ayon sa iba't ibang mga layout ng balkonahe at mga detalye ng PV module. Sinusuportahan nito ang pagsasaayos ng 0-30° tilt angle para ma-maximize ang kahusayan sa pagtanggap ng solar energy para sa iyong mga partikular na kondisyon ng site.
Teknikal na Pagtutukoy
| Kategorya ng Parameter | Mga Tukoy na Tagapagpahiwatig |
|---|---|
| Batayang Materyal | Q235B, Q355B (nako-customize na stainless steel) |
| Proseso ng Produksyon | CNC Cutting + Precision Welding + Hot-Dip Galvanizing |
| Mga Pamantayan sa Ehekutibo | GB/T 3323-2019 (Welding Quality), GB/T 13912-2020 (Hot-Dip Galvanizing) |
| Mga Katangiang Mekanikal | Rated Load ≥50kg/㎡; Grado ng Wind Resistance ≥Level 12; Paglaban sa Snow Load ≥0.5kN/㎡ |
| Mga Detalye ng Bracket | Pangunahing Beam: 1000-2000mm ang haba, 80-150mm ang lapad, 2.0-3.0mm ang kapal; Diagonal Brace: 500-1000mm; Diameter ng Pipe: 30-50mm |
| Mga Parameter ng Galvanizing | Kapal ng Patong ≥85μm; Walang pagbabalat pagkatapos ng 180° baluktot; Pagsusuri sa NSS ≥500 oras |
| Mga katugmang Module | Mga pangunahing module ng PV (Power: 300-550W; Laki: sa loob ng 1600×1000mm) |
| Anggulo ng Ikiling | 0-30° manu-manong pagsasaayos |
| Mga Paraan ng Pag-install | Guardrail clamping / Wall expansion bolt (angkop para sa kongkreto, istraktura ng bakal) |
Kaso ng Proyekto: Urban Residential Community
Nagbigay kami ng mga customized na bracket (pangunahing beam 1500×100×2.5mm, tilt 15°) para sa 500 may-ari ng bahay sa isang bagong komunidad, na ipinares sa 450W PV modules. Gamit ang pag-install ng guardrail clamping, walang pinsala sa istraktura ng balkonahe ang sanhi, at ang kahusayan sa pag-install ay tumaas ng 50%. Pagkatapos ng 1 taon ng panlabas na pag-verify, walang kalawang o pagpapapangit, at nananatiling matatag ang pagbuo ng kuryente.
Bakit Pumili ng Shunchen?
| Paghahambing na Dimensyon | Mga Karaniwang Peer Manufacturer | Shunchen (Aming Kumpanya) |
|---|---|---|
| Disenyong Pang-istruktura | Universal seksyon steel splicing, mahinang katatagan. | Eksklusibong mekanikal na disenyo, main beam + diagonal braces collaborative bearing. |
| Proseso ng Anti-Corrosion | Cold galvanizing, manipis na patong, NSS test lamang ng 200 oras. | Ganap na awtomatikong hot-dip galvanizing, ≥85μm coating, NSS test ≥500 na oras. |
| Pagpapasadya | Mga conventional size lang, 10-15 days cycle. | Na-customize sa mga layout ng balkonahe, gumuhit sa loob ng 72 oras. |
| Garantiyang Supply | Hindi sapat ang stock, hindi matatag na paghahatid. | Sariling bodega, maramihang mga order na naihatid sa loob ng 7 araw. |
| Mga Serbisyong Pansuporta | Magbigay lamang ng mga produkto. | Disenyo ng scheme ng pag-install, patnubay na teknikal sa site, 24 na oras na tugon pagkatapos ng benta. |
Mga Sertipikasyon at Pagtitiyak ng Kalidad
Bilang isang manufacturer na tumutuon sa PV bracket R&D, mahigpit naming kinokontrol ang kalidad at nagbibigay ng buong-chain na kasiguruhan. Kami ay sertipikado sa ISO 9001 Quality Management at ISO 14001 Environmental Management. Sumusunod ang mga produkto sa pambansang teknikal na pamantayan, at nagbibigay kami ng mga ulat ng pagsubok sa pagganap ng SGS third-party na mekanikal at anti-corrosion.
Gumagamit ang aming mga linya ng produksyon ng ganap na awtomatikong pagputol at pagwelding ng CNC na may on-line na pagtukoy ng kapintasan. Ang proseso ng galvanizing ay gumagamit ng real-time na pagsubaybay sa temperatura ng sink bath. Ang bawat batch ay sumasailalim sa load-bearing simulation, mga pagsusuri sa kapal ng coating, at mga inspeksyon sa kalidad ng ibabaw. Suriin ang amingmga sertipikasyonpara sa karagdagang impormasyon.
Mga Madalas Itanong
Ano ang maximum load-bearing capacity ng Balcony PV Bracket?
Ang conventional Q355B material main beam (1500×100×2.5mm) ay maaaring matatag na magdala ng isang solong 550W PV module, na may rated load na ≥50kg/㎡. Natutugunan nito ang Level 12 na wind resistance at 0.5kN/㎡ snow load na kinakailangan. Nagbibigay kami ng propesyonal na payo sa pagpili batay sa timbang ng iyong module.
Paano pumili ng tamang bracket para sa iba't ibang mga layout ng balkonahe?
Para sa mga bay balconies, mas gusto ang mga guardrail clamping bracket (hindi kailangan ng pagbabarena); para sa mga recessed o makitid na balkonahe, ang mga bracket na naka-mount sa dingding ay nakakatipid ng espasyo; para sa mga balkonahe sa sulok, ang mga custom na bracket na hugis-L ay nag-maximize ng espasyo. Nagbibigay kami ng pinakamainam na scheme batay sa iyong pagguhit ng laki ng balkonahe.
Maaari ka bang magbigay ng electrostatic spraying sa halip na hot-dip galvanizing?
Oo. Ang aming default ay hot-dip galvanizing (≥85μm) para sa mahusay na corrosion resistance. Maaari rin naming i-customize ang electrostatic spraying on demand, na sumusuporta sa iba't ibang kulay upang tumugma sa panlabas na anyo ng gusali.
Sinusuportahan mo ba ang mga inspeksyon ng pabrika at logistik para sa maramihang mga order?
Talagang. Para sa mga order na higit sa 100 set, tinatanggap namin ang mga customer sa aming pabrika para sa on-site na pagtanggap sa kalidad. Nagbibigay din kami ng eksklusibong koordinasyon sa logistik upang matiyak na ang mga bracket ay naihatid nang ligtas at nasa oras sa iyong lugar ng proyekto.
